Powszechnie używane narzędzia dla elektryków
Oto kilka narzędzi, których często używają elektrycy. Podczas instalowania i naprawy urządzeń i linii elektrycznych konieczne jest prawidłowe dobranie i użycie narzędzi elektryka.
Powszechnie używane narzędzia dla elektryków
Bezdotykowy tester napięcia
Cyfrowy tester napięcia
Tester napięcia z plastikowym uchwytem
Tester elektryczny wysokiego napięcia zapobiegający odblaskom
Lutownica
Taśma elektryczna

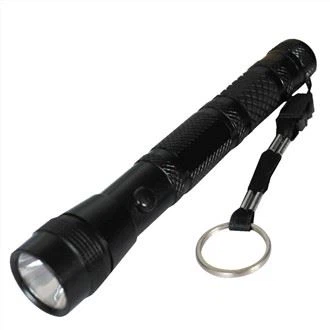

Latarka ze stopu aluminium
18-Przenośna lampa robocza LED Li-lon
Powszechnie stosowane podstawowe narzędzia (materiały) dla elektryków obejmują głównie:
1. Szczypce płaskie (szczypce igłowe)
Służy do zaciskania i mocowania przewodów, kabli itp. Ponieważ szczypce igłowe są smukłe, mogą pracować w wąskich miejscach, takich jak oprawki lamp, końcówki przewodów w przełącznikach itp. Szczypce igłowe składają się głównie z główek szczypiec, rękojeści szczypiec i tulejek izolacyjnych. Strukturę wyglądu szczypiec igłowych pokazano na rysunku.
Materiał szczypiec igłowych dla elektryków to zazwyczaj stal 45 #, o odpowiedniej wytrzymałości i twardości. Rękojeść szczypiec pokryta jest tulejką izolacyjną na napięcie znamionowe 500V. Istnieje wiele rodzajów szczypiec igłowych, które można z grubsza podzielić na dwie kategorie: z ostrzami i bez ostrzy.
2. Śrubokręt
Służy do dokręcania i luzowania śrub, nakrętek i innych złączy. Wkrętaki nazywane są również „śrubokrętami” i śrubokrętami. Są to narzędzia służące do odkręcania lub dokręcania śrub. Wkrętaki można podzielić na dwa typy: wkrętaki płaskie i wkrętaki krzyżowe, a ich wygląd pokazano na rysunku.
3. Ściągacze izolacji
Jest to jedno z powszechnie używanych narzędzi dla elektryków wewnętrznych, mechaników zajmujących się naprawami silników i elektryków oprzyrządowania. Jest specjalnie stosowany do usuwania powierzchniowej warstwy izolacyjnej główki drutu.
Usuń warstwę izolacyjną przewodu, aby połączenie i okablowanie działało. Narzędzie do zdejmowania izolacji składa się głównie z główki szczypiec i rękojeści szczypiec.
Jak używać:
1. Wybierz odpowiednie ostrze do ściągania izolacji w zależności od grubości kabla.
2. Umieść przygotowany kabel na środku ostrza ściągacza i wybierz długość, którą chcesz zdjąć.
3. Przytrzymaj uchwyt ściągacza izolacji, zaciśnij kabel i powoli wywieraj siłę, aby powoli oderwać zewnętrzną powłokę kabla.
4. Poluzuj uchwyt i wyjmij kabel. W tym momencie metal kabla jest starannie odsłonięty, a reszta tworzywa izolacyjnego jest nienaruszona.
4. Przecinaki do drutu
Znane również jako szczypce i imadła płaskie, służą głównie do zaciskania lub łamania blach, cięcia metalowych drutów itp. Uchwyt przecinarek do drutu używanych przez elektryków musi być pokryty rurką izolacyjną o wytrzymałości napięciowej większej niż 500 V. Przecinaki do drutu składają się głównie z główek szczypiec, uchwytów szczypiec i tulejek izolacyjnych. Wygląd przecinarek do drutu pokazano na rysunku.
Zęby można wykorzystać do zastąpienia kluczy do dokręcania nakrętek, podnoszenia gwoździ, zaciskania i ciągnięcia cylindrycznych części metalowych itp.; ostrze może być używane do cięcia drutu stalowego, drutu żelaznego, drutu miedzianego i innych drutów metalowych.
Używając przecinarek do drutu, należy zwrócić uwagę na następujące kwestie:
1. Przed użyciem należy sprawdzić, czy tuleja izolacyjna na uchwycie przecinaka do drutu nie jest uszkodzona i czy stan izolacji tulejki izolacyjnej jest dobry. Jeśli tuleja izolacyjna jest uszkodzona, nie wolno pracować przy zasilaniu elektrycznym, aby uniknąć wypadków związanych z bezpieczeństwem.
2. Podczas pracy z prądem trzymaj rękę w odległości większej niż 2 cm od metalowej części przecinaka do drutu. Podczas cięcia przewodów pod napięciem należy to robić jeden po drugim i nie można przecinać dwóch przewodów jednocześnie, aby uniknąć wypadków zwarciowych.
3. Nie uszkadzaj uchwytu izolacyjnego podczas używania przecinarek do drutu. Nie używaj przecinarek do drutu jako młotków. Zwróć uwagę na odporność na wilgoć. Jeśli na przecinakach drutu znajduje się woda lub wilgoć, nie pracuj przy użyciu prądu.
4. Podczas cięcia skierowaj ostrze przecinarek do drutu w stronę siebie, aby kontrolować część tnącą.
5. Zwróć uwagę na konserwację. Aby zapobiec rdzewieniu, należy często oliwić trzonek szczypiec przecinarek do drutu.
Szczypce boczne: używane głównie do odcinania nadmiaru przewodów i komponentów, często zastępują zwykłe nożyczki do cięcia tulejek izolacyjnych, nylonowych zacisków kablowych itp.
Używaj szczypiec w miarę swoich możliwości. Nie używaj ich do cięcia drutów stalowych, lin stalowych lub zbyt grubych drutów miedzianych i żelaznych, aby uniknąć złamania zębów i uszkodzenia szczypiec.
5. Nóż elektryka
Służy do cięcia przewodów lub zdejmowania warstwy izolacyjnej kabli. Nóż dla elektryków to narzędzie do ściągania izolacji, składające się głównie z ostrza i rękojeści. Gdy nóż elektryka nie jest używany, ostrze powinno być schowane w rękojeści.
Przed połączeniem przewodów należy zdjąć warstwę izolacji z przewodu. Podczas cięcia i ściągania izolacji nożem elektryka ostrze nie może zranić rdzenia drutu. Ostrze noża elektryka musi być naostrzone, aby zdjąć drut, ale nie powinno być zbyt ostre, aby łatwo przeciąć rdzeń drutu.
6. Pióro testowe
Mówię o wykorzystaniu linii niskiego napięcia. Długopisy testowe niskiego napięcia służą do sprawdzania, czy przewody, urządzenia elektryczne i obwody elektryczne są pod napięciem, z zakresem wykrywania od 60 do 500 V. Pióra testowe, które widzimy na co dzień, dzielą się na dwa typy: śrubokręt i długopis, które składają się głównie z rurek neonowych, rezystorów, sprężyn i korpusów piór.
Pióro testowe zawiera żarówki neonowe i rezystory ograniczające prąd. Kiedy pisak testowy jest używany do testowania naładowanego ciała, prąd tworzy obwód mocy przez naładowane ciało, rezystor ograniczający prąd i żarówkę neonową, a ciało ludzkie do ziemi. Dopóki różnica potencjałów pomiędzy naładowanym ciałem a ziemią przekracza 60V, neonówka w pisaku testowym będzie się świecić. Zakres napięcia testowego pióra testowego niskiego napięcia wynosi od 60 do 500 V.
Uwaga: Podczas używania palce muszą dotykać metalowego wieszaka na długopis (typ długopisu) lub metalowej śruby na górze pisaka testowego (typ śrubokręta).
Używając pisaka testowego, dotknij palcami metalowego korpusu na końcu pióra, tak aby podświetlenie małego okienka neonówki było skierowane w Twoją stronę.
Podczas sprawdzania usterek za pomocą pisaka testowego należy przejść kolejno od strony zasilania do strony obciążenia w obwodzie głównym. W obwodzie sterującym badanie należy przeprowadzić od zasilacza do cewki elektromagnetycznej. Podczas detekcji i analizy należy zwrócić uwagę na możliwość powrotu zasilania z drugiego końca cewki.
Pióro testowe potrzebuje jedynie bardzo małego prądu, aby zaświecić świetlówkę neonową. Ogólnie rzecz biorąc, prąd upływowy spowodowany słabą izolacją i umieszczeniem żarówki neonowej w pobliżu silnego pola elektrycznego może spowodować zaświecenie żarówki neonowej. Sytuacje te należy odróżnić od tego, czy testowany obwód jest rzeczywiście zasilany.
Oprócz tego, że jest używany do testowania przewodu pod napięciem i przewodu neutralnego (przewodu uziemiającego), pióro testowe ma następujące zastosowania:
(1) Odróżnij prąd stały od prądu przemiennego. Kiedy prąd przemienny przepływa przez pisak testowy, dwa bieguny neonówki zaświecą się jednocześnie; gdy prąd stały przepływa przez pisak testowy, zaświeci się tylko jedna z dwóch elektrod w rurze neonowej.
(2) Rozróżnij dodatnie i ujemne bieguny prądu stałego. Podłącz pisak testowy pomiędzy dodatnim i ujemnym biegunem obwodu prądu stałego. Zapalający się koniec świetlówki neonowej jest biegunem ujemnym prądu stałego.
(3) Rozróżnij poziom napięcia. Podczas testu poziom napięcia można oszacować na podstawie natężenia światła neonówki.
(4) Sprawdź, czy linia fazowa dotyka powłoki. Dotknąć obudowy sprzętu elektrycznego pisakiem testowym. Jeżeli świeci się neonówka oznacza to, że linia fazowa styka się z obudową, obudowa nie jest prawidłowo uziemiona lub jest prawidłowo uziemiona.
VII. Lampa testowa
Lampa próbna nazywana jest także lampą kalibracyjną lub lampą próbną. Próbnik można wykorzystać do sprawdzenia, czy napięcie w obwodzie jest normalne, czy obwód jest otwarty lub czy ma słaby styk.
Lampa testowa to proste i intuicyjne narzędzie testowe wykonane przez personel zajmujący się naprawami elektrycznymi. Istnieją dwa powszechnie stosowane typy: jeden wykorzystuje zasilacz prądu przemiennego, składający się z oprawki lampy, żarówki, dwóch przewodów i dwóch pisaków testowych; drugi wykorzystuje baterie jako źródło zasilania, z jedną lub kilkoma suchymi bateriami i małymi koralikami elektrycznymi połączonymi szeregowo pomiędzy dwoma pisakami testowymi.
(1) Próbnik prądu przemiennego
Próbnik prądu przemiennego może być używany do sprawdzania napięcia zasilania 220 V, włączenia/wyłączenia obwodu, włączenia/wyłączenia obwodu wewnętrznego elementu elektrycznego oraz tego, czy element elektryczny jest podłączony do masy. Ze względów bezpieczeństwa na żarówkę 220V zwykle zakładana jest osłona ochronna. Podczas sprawdzania podłączyć próbnik do gniazdka elektrycznego. Jeśli lampka się nie zaświeci, w gniazdku nie ma prądu. Jeśli światło jest włączone, napięcie zasilania można ocenić na podstawie jasności światła. Jeśli świeci, oznacza to, że napięcie zasilania jest wystarczające; jeśli jest ciemno, oznacza to, że napięcie zasilania jest niewystarczające.
Po włączeniu zasilania podłącz lampę testową do różnych części obwodu, aby sprawdzić, czy linia zasilająca przewodzi, czy styki obwodu są normalne i czy różne przełączniki są normalnie podłączone. W przypadku pojedynczych elementów elektrycznych należy podłączyć lampę testową szeregowo do przewodu prowadzącego, a następnie podłączyć ją do źródła zasilania. Jasność żarówki można wykorzystać do określenia, czy obwód wewnętrzny elementu elektrycznego przewodzi. Jeśli jasność lampy testowej podłączonej szeregowo do przełącznika maleje, styk przełącznika jest słaby; jeśli jasność lampy kontrolnej podłączonej szeregowo do obciążenia elektrycznego (takiego jak uzwojenie) maleje, jest to normalne.
W przypadku podzespołów elektrycznych lub urządzeń elektrycznych korzystających z sieci jako źródła zasilania można także użyć lampki kontrolnej, aby sprawdzić, czy element elektryczny lub urządzenie elektryczne jest podłączone do uziemienia. Metoda kontroli polega na podłączeniu lampy testowej pomiędzy obudową zewnętrzną a masą. Jeśli żarówka nadal się świeci, oznacza to upływ zwarcia, to znaczy połączenie z masą. Im jaśniejsza żarówka, tym poważniejsze połączenie z masą.
(2) Lampka testowa akumulatora
Kontrolka akumulatora nazywana jest także lampką kontrolną. Składa się z dwóch baterii nr 1 i małej listwy elektrycznej 2,5 V do latarki, za pomocą której można sprawdzić ciągłość i liczbę przewodów obwodu.
Lampkę testową akumulatora można również wykorzystać do sprawdzenia ciągłości/rozłączenia obwodu (niezasilanego), ciągłości/rozłączenia obwodu wewnętrznego elementu elektrycznego oraz tego, czy element obciążenia jest podłączony do masy. Podczas korzystania z niego lampka testowa powinna być podłączona do stanu pętli. Jeżeli lampka testowa świeci, oznacza to, że obwód lub element elektryczny jest podłączony lub element elektryczny jest podłączony do masy. Należy pamiętać, że w przypadku używania lampki testowej akumulatora do sprawdzania obwodu, obwód nie może być podłączony do napięcia 220 V AC.
Jeśli w obwodzie znajduje się element indukcyjny połączony szeregowo (taki jak cewka stycznika lub przekaźnika), jeśli do testowania używana jest lampka akumulatora, element indukcyjny powinien być odizolowany od testowanego obwodu, aby tester nie czuł się drętwienia i porażenia prądem elektrycznym na skutek nadmiernej samoindukowanej siły elektromotorycznej w momencie włączenia zasilania.
Podczas korzystania z lampy probierczej należy zwrócić uwagę na napięcie żarówki i napięcie badanej części. Jeśli różnica napięcia będzie zbyt duża, żarówka przepali się, a jeśli różnica będzie zbyt mała, żarówka nie będzie się świecić.
Ogólnie rzecz biorąc, podczas używania próbnika do wyszukiwania usterek należy używać żarówki o mniejszej pojemności; jeśli używasz go do wyszukiwania usterek spowodowanych słabym stykiem, należy użyć żarówki o większej mocy (150-200W). W ten sposób można przeanalizować sytuację awaryjną na podstawie jasności i ciemności żarówki.
Podczas sprawdzania napięcia linii 380 V można połączyć szeregowo dwie lampy 220 V, tworząc próbnik.
7. Lutownica elektryczna
Lutownica elektryczna jest głównym narzędziem do spawania ręcznego. Powszechnie używane lutownice elektryczne są zazwyczaj typu bezpośredniego ogrzewania, które są podzielone na trzy kategorie: typ ogrzewania zewnętrznego, typ ogrzewania wewnętrznego i typ stałej temperatury. Wygląd lutownicy elektrycznej i konstrukcję lutownicy elektrycznej z zewnętrznym ogrzewaniem pokazano na rysunku 7.
Rysunek 7 Wygląd i budowa lutownicy elektrycznej
Etapy pracy lutownicy elektrycznej to: przygotowanie do spawania → podgrzanie spawu → podanie drutu spawalniczego → usunięcie drutu spawalniczego → wyjęcie lutownicy.
Klucz nastawny nazywany jest w skrócie kluczem i jest narzędziem służącym do dokręcania i luzowania nakrętek. Możesz wybrać klucz o odpowiednim rozmiarze w zależności od rzeczywistych potrzeb pracy.
Narzędzie do ściągania izolacji z kabli: używane do usuwania izolacji i osłony kabli.
Oscyloskop: służy do obserwacji i analizy przebiegu sygnału prądu i napięcia zmieniającego się w czasie.
Multimetr: służy do pomiaru parametrów, takich jak rezystancja, prąd, napięcie itp. i posiada wiele funkcji pomiarowych.
Przewód zwarciowy: używany do zwierania dwóch obwodów lub urządzeń w celu testowania lub rozwiązywania problemów.
Taśma izolacyjna: używana do izolowania przewodów, łączenia lub owijania kabli itp., aby zapobiec wyciekom i zwarciom.
Rękawice izolacyjne i buty izolacyjne: stosowane w celu ochrony elektryków pracujących w środowiskach wysokiego napięcia.
Oprócz powyższych podstawowych narzędzi elektrycznych (materiałów, narzędzi) mogą być wymagane inne narzędzia specjalne, w zależności od konkretnych operacji i potrzeb, takie jak narzędzia do skręcania drutu, szczypce do zaciskania, układacze do kabli, młotki dla elektryków itp. Podczas wykonywania prac elektrycznych należy upewnić się, że aby używane narzędzia były bezpieczne i niezawodne oraz przestrzegały odpowiednich przepisów bezpieczeństwa i procedur operacyjnych, aby chronić bezpieczeństwo własne i innych.
